Majoritatea proprietarilor care se apucă să instaleze panouri fotovoltaice se concentrează pe alegerea panourilor, pe puterea invertorului, pe numărul de kilowați produși.
Rar cineva se gândește la ce se întâmplă cu acoperișul după ce șuruburile intră în căpriori. Sau la ce se întâmplă cu cablurile când secțiunea e prea mică. Sau la ce înseamnă, concret, un sistem prost conectat la rețea.
După ce ai studiat detaliile tehnice online știi deja care sunt pașii necesari la montaj: analiză, structură, panouri, invertor, rețea. Corect, dar incomplet. Sari exact peste detaliile care fac diferența dintre o instalare care funcționează 25 de ani și una care produce probleme după primul sezon ploios.
Planul tehnic pentru montarea panourilor fotovoltaice nu e un alt formular de bifat. E documentul care decide dacă instalarea ta rezistă sau nu. Despre asta vom vorbi în rândurile care urmează.
Ce se întâmplă când planul tehnic lipsește sau e superficial întocmit?
Înainte de orice șurub, orice cablu, de orice panou ridicat pe acoperiș, există o etapă pe care mulți o tratează ca pe o formalitate: evaluarea structurală și calculul de sarcină. Nu e deloc o formalitate.
Un panou fotovoltaic standard de 400-450W cântărește între 20 și 25 de kilograme. Dacă montezi 10 panouri, adaugi pe acoperiș 200-250 kg, distribuite pe o suprafață care poate sau nu suporte cu brio această greutate suplimentară.
Structura de prindere, șinele, clemele, holșuruburile, toate adaugă și ele la greutatea sistemului. Dacă acoperișul are deja 20-30 de ani vechime, verificarea căpriorilor nu e opțională.
Planul tehnic de montaj trebuie să includă:
- Calculul sarcinii totale pe metru pătrat (panouri + structură + zăpadă acumulată iarna).
- Distanța dintre punctele de prindere în căpriori, nu în tablă sau țiglă.
- Tipul de sistem de fixare compatibil cu tipul de acoperiș (tablă fălțuită, tablă cutată, țiglă ceramică, tablă sandwich).
- Schema electrică cu secțiunile de cablu calculate pentru curentul maxim al șirului.
Fără aceste calcule, instalarea poate fi conformă vizual și totuși greșită structural. Asta e problema pe care o descoperă oamenii după primul vânt puternic sau după prima iarnă cu zăpadă.
Un utilizator din comunitatea r/cluj a ridicat exact această problemă când a cerut oferte pentru montaj: a primit prețuri foarte diferite pentru aceeași putere instalată, fără nicio explicație despre ce include sau nu include fiecare ofertă în privința structurii de prindere. (u/various_users, [r/cluj], decembrie 2024)
Dacă vrei să fii scutit de probleme în exploatarea sistemului tău de producere a energiei solare,alege un serviciu de instalare de panouri fotovoltaice prin Veltol Energy și dormi liniștit, știind că ai o lucrare solidă cu care nu-ți bați capul ani de zile la rând.
Sistemele de prindere nu sunt interschimbabile
Asta e zona unde se fac cele mai multe greșeli practice. Există patru tipuri principale de sisteme de prindere, iar fiecare e proiectat pentru un tip specific de acoperiș. Folosit pe tipul greșit, orice sistem devine un punct de infiltrare sau un punct de cedare.
Prindere pe tablă fălțuită folosește cleme care se fixează direct pe falt, fără găuri în tablă. Avantajul e că nu penetrezi suprafața.
- Dezavantajul, semnalat frecvent în comentariile celor care au montat singuri: clemele nu sunt universale pentru toate profilele de falt.
- Dacă profilul tău are o geometrie ieșită din standard, clema nu strânge corect și panoul se poate mișca.
Prindere cu holșuruburi în căpriori e cea mai solidă variantă pentru acoperișuri înclinate, dar necesită localizarea exactă a căpriorilor înainte de montaj.
Holșurubul trebuie să intre în lemn, nu între căpriori.
Un comentariu dintr-un videoclip despre sisteme de prindere rezumă bine situația: „20-30 de holșuruburi în plus înseamnă costuri, dar dormi mai liniștit” (@eduardMititelu-ol7ib, YouTube, [4 sisteme de prindere a panourilor fotovoltaice], 2025). Numărul minim de puncte de prindere nu e o recomandare, e un calcul de sarcină pe vânt.
Prindere pe țiglă folosește cleme speciale care se introduc sub țiglă și ajung la căprior. Pare simplă, dar necesită ridicarea țiglelor fără a le fisura și verificarea că clema ajunge efectiv la lemn, nu rămâne suspendată.
Prindere pe panouri sandwich e cea mai pretențioasă. Structura sandwich nu permite prindere directă în tablă, necesită sisteme dedicate cu distribuție de sarcină pe o suprafață mai mare.
De reținut: profilul de șină pe care se montează panourile trebuie orientat pe verticală (de jos în sus), nu orizontal, pentru a permite circulația aerului cald din spatele panoului.
- Un panou care nu se răcește corespunzător pierde eficiență.
- Vara, diferența de temperatură între un panou ventilat și unul lipit de acoperiș poate depăși 15-20°C, cu impact direct pe producție.
Conectarea electrică: unde se pierd kilowații?
Planul electric e la fel de important ca planul mecanic. Poate mai important, pentru că greșelile electrice nu se văd imediat, dar se simt în factură sau, în cazuri grave, în siguranțe arse.
Primul lucru de stabilit: serie sau paralel?
- Conectarea în serie crește voltajul și scade amperajul, ceea ce înseamnă cabluri mai subțiri și pierderi mai mici pe distanțe lungi.
- Conectarea în paralel menține voltajul și crește amperajul, ceea ce necesită cabluri cu secțiune mai mare.
Alegerea depinde de tipul de invertor și de distanța dintre panouri și invertor.
Secțiunea minimă recomandată pentru cablurile DC dintre panouri și invertor este de 6 mm², conform specificațiilor tehnice standard pentru instalații fotovoltaice.
- Sub această valoare, la curenți mari, cablul se supraîncălzește.
- Supraîncălzirea cronică degradează izolația și creează risc de incendiu.
Un ghid practic pentru instalarea unui sistem fotovoltaic off-grid subliniază că improvizațiile cu sârme obișnuite în locul conectorilor MC4 dedicați sunt una dintre cele mai frecvente surse de probleme: contactul slab generează rezistență suplimentară, rezistența generează căldură, căldura degradează conexiunea. (@pavelardelean1450, YouTube, [Sistem cu panouri fotovoltaice pentru începători], 2025)
Câteva reguli practice pentru schema electrică:
- Folosește conectori MC4 certificați, nu improvizații.
- Calculează secțiunea cablului pentru curentul de scurtcircuit al șirului, nu pentru curentul nominal.
- Ia în calcul o cutie de conexiuni (string box) cu siguranțe și diode de blocare dacă ai mai mult de un șir de panouri
- Împământarea cadrelor metalice ale panourilor nu e opțională, e obligatorie conform normativelor în vigoare
Orientarea și unghiul: ce nu spune niciun calculator online?
Calculatoarele de producție fotovoltaică îți cer orientarea și unghiul acoperișului și îți returnează un număr de kilowați-oră pe an. Numărul e corect în condiții ideale. Condiții ideale înseamnă fără umbre, fără praf, fără variații de temperatură.
Realitatea e că umbra e cel mai mare dușman al unui sistem fotovoltaic, iar efectul ei e disproporționat față de suprafața umbrită. Dacă un singur panou dintr-un șir e umbrit parțial, producția întregului șir scade, nu doar a panoului umbrit. Asta se întâmplă din cauza modului în care panourile conectate în serie se comportă la curent: cel mai slab panou limitează întregul șir.
Soluțiile există: optimizatoare de putere per panou sau microinvertoare. Costul e mai mare la instalare, dar recuperarea e reală dacă acoperișul tău are umbre parțiale de la coș, antenă sau copaci.
Unghiul optim pentru România este între 30 și 35 de grade față de orizontală, cu orientare spre sud.
- Abaterea de 15-20 de grade față de sud reduce producția cu aproximativ 5-10%, ceea ce e acceptabil.
- Abaterea de 45 de grade față de sud sau orientarea spre nord-est/nord-vest reduce producția cu 20-30%, ceea ce schimbă complet calculul de rentabilitate.
De exemplu: un sistem de 5 kWp orientat spre sud-vest la 30 de grade, fără umbre, produce în România aproximativ 5.500-6.000 kWh pe an. Același sistem orientat spre est, la același unghi, produce cu 25-30% mai puțin. Diferența anuală înseamnă câteva sute de EUR în energie neproduasă.
Conectarea la rețea și documentația necesară
Sistemele on-grid, adică cele conectate la rețeaua națională, necesită avize și documentație specifică înainte de punerea în funcțiune. Asta e etapa pe care mulți o descoperă abia după ce instalarea e gata fizic.
Procedura standard include:
- Notificarea distribuitorului de energie (Electrica, E.ON, CEZ sau echivalentul regional) înainte de instalare.
- Obținerea avizului tehnic de racordare (ATR) pentru sisteme peste o anumită putere.
- Montarea unui contor bidirectional care măsoară atât consumul cât și energia injectată în rețea.
- Recepția instalației de către un electrician autorizat ANRE.
Fără aceste documente, sistemul nu poate fi conectat legal la rețea. Energia produsă poate fi consumată intern, dar surplusul nu poate fi injectat și nu poate fi decontat. Costul documentației și al contorului bidirectional variază între 500 și 1.500 EUR în funcție de puterea sistemului și de distribuitorul regional.
Așadar, planul tehnic complet, cel care include atât calculele mecanice cât și schema electrică și documentația de racordare, e documentul care face diferența dintre o instalare care funcționează legal și eficient și una care produce probleme administrative sau tehnice pe termen lung. Nu e un cost suplimentar, e parte din instalare.
–
Surse și experiențe din comunitate:
– YouTube – @eduardMititelu-ol7ib – 4 sisteme de prindere a panourilor fotovoltaice – https://www.youtube.com/watch?v=3pnVUumNdRM – 2025
– YouTube – @pavelardelean1450 – Sistem cu panouri fotovoltaice pentru începători – https://www.youtube.com/watch?v=ZY7zXJV02JE – 2025
– Reddit – u/various_users – r/cluj – https://www.reddit.com/r/cluj/comments/1h7ib1c/cost_montare_panouri_fotovoltaice/ – decembrie 2024

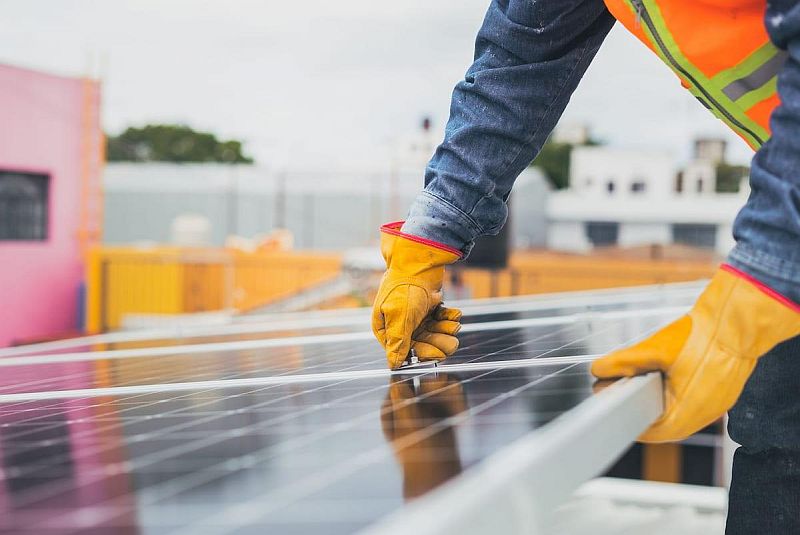

Sursa foto: Los Muertos Crew pe Pexels.com
